Generátor signálu osciloskopu 2 v 1 FNIRSI 1014D

Detailní popis produktu

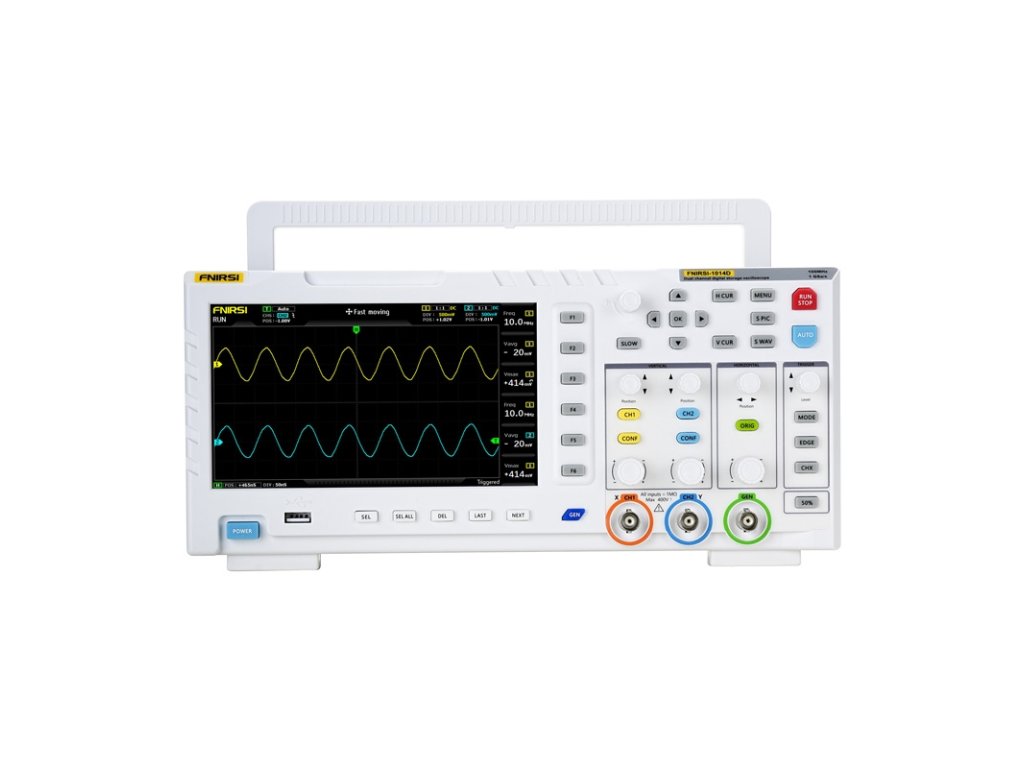

Generátor signálu osciloskopu 2 v 1 FNIRSI 1014D

FNIRSI 1014D je kompaktní digitální osciloskop určený pro opravny elektroniky, výzkumná a vývojová oddělení, technické vzdělávání a hobby. Umožňuje současnou analýzu a generování signálu, což výrazně rozšiřuje možnosti použití při diagnostice obvodů, testování prototypů nebo výuce práce s průběhy. Zařízení má dva vstupní kanály s impedancí 1 MΩ a podporuje šířku pásma 100 MHz při vzorkovací frekvenci 1GSa/s. Obsluhu usnadňuje 7palcový displej LCD s rozlišením 800 × 480 px. K dispozici je automatická analýza, FFT, režim X-Y a záznam kurzoru. K dispozici je také interní paměť o velikosti 1 GB s možností uložit až 1 000 průběhů a 1 000 snímků obrazovky a data lze snadno exportovat do počítače prostřednictvím USB.

Rychlá analýza signálu

Vysoká vzorkovací frekvence 1GSa/s a šířka pásma 100 MHz umožňují podrobnou analýzu analogových a digitálních signálů. Přístroj je tak schopen zachytit i krátkodobé anomálie průběhu. Režimy spouštění zahrnují automatický, jednoduchý a normální režim, což zařízení umožňuje zachytit jak rušivé impulsy, tak běžné analogové signály, jako jsou sinusoidy.

Vestavěný generátor DDS

Vestavěný generátor signálů DDS podporuje 14 standardních průběhů (včetně sinusového, obdélníkového, pilového a trojúhelníkového) s přesným nastavením frekvence v krocích po 1 Hz. Použité řešení umožňuje generovat signály s přesnými parametry pro testování a simulaci. Výstupní frekvenční rozsah dosahuje až 10 MHz (pro sinusový průběh), což umožňuje testovat širokou škálu elektronických a signálových obvodů.

Funkce zachycení tvaru vlny

Funkce "zachycení výstupního průběhu" umožňuje uložit část nebo celý aktuální průběh z osciloskopu jako výstupní signál generátoru. Možnost uložit až 1 000 vlastních signálů zvyšuje flexibilitu při testování a analýze. Toto řešení odlišuje FNIRSI 1014D od běžných libovolných generátorů, které se spoléhají pouze na ruční nastavení signálu.

Přepěťová ochrana

Integrovaný modul vysokonapěťové ochrany umožňuje přístroji bezpečně měřit signály až do 400 V (se sondou x10), což snižuje riziko poškození přístroje při měření v systémech napájených ze sítě. Funkce ochrany funguje automaticky, takže nehrozí poškození zařízení, pokud je sonda omylem použita bez přepnutí na x10.

Dobře čitelný displej

Barevný 7" displej TFT s rozlišením 800 × 480 pixelů poskytuje přehledné zobrazení průběhů. Automatický režim a intuitivní rozhraní umožňují rychle získat obraz o signálu bez nutnosti ručního nastavování. Díky inteligentnímu detekčnímu algoritmu přístroj automaticky upravuje úroveň spouštění i v případě průběhů s více sklony nebo mrtvých zón. Toto řešení šetří čas a zabraňuje chybám při interpretaci. Osciloskop může do své interní paměti o velikosti 1 GB uložit až 1 000 snímků a 1 000 průběhů. Data lze zobrazit jako miniatury, což usnadňuje rychlé prohlížení a výběr. Rozhraní umožňuje uživatelům zvětšovat, mazat a exportovat záznamy, aniž by museli opustit režim prohlížení.

Funkce analýzy signálu

Vestavěná funkce FFT a režim zobrazení křivek X-Y umožňují analyzovat harmonické a porovnávat amplitudy a fázové posuny dvou signálů. Jedná se o užitečné nástroje při diagnostice elektronických obvodů. Režim ručního měření kurzorem navíc umožňuje odečítat špičkovou hodnotu a frekvenci bez přepočítávání stupnice, což zvyšuje přesnost analýzy i u zkreslených průběhů. Přístroj používá k dekódování signálu číselníku speciální algoritmus, který eliminuje problém chybných odečtů způsobených oxidací nebo opotřebením mechanismu. Osciloskop pracuje správně i v případě poškození snímače.

Součástí dodávky je:

• Osciloskop FNIRSI 1014D 2 v 1
• sonda 100 MHz x2
• USB nabíječka
• Uživatelská příručka
